Супертвердый сверхпроводящий тетраборид железа
В работе [2] (Германия, Эстония, Италия, Франция, Бельгия, США) монокристаллы FeB4 синтезированы при высоких температурах (1523-3023 К) и давлениях (8-18 ГПа). Они действительно оказались сверхпроводящими, хотя и с довольно низкой критической температурой Tc = 2.9 К (рис. 1). Объемный характер сверхпроводимости подтвержден измерениями теплоемкости (рис. 2).

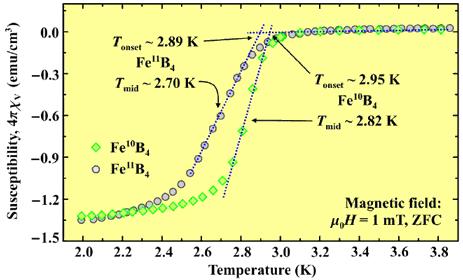

Рис. 1. Температурные зависимости магнитной восприимчивости монокристаллов FeB4 с изотопами 10В и 11В.
Рис. 2. Температурная зависимость удельной теплоемкости FeB4.
Верхнее критическое поле составило Нс2(0) = 1.05 Тл. Изотопическое замещение атомов бора приводит к изменению Тс, то есть сверхпроводимость, как и ожидалось, имеет фононную природу, что необычно для соединений железа. FeB4 оказался очень прочным материалом: его твердость (62 ГПа) достаточна для конструирования новых сверхпроводниковых наноэлектромеханических систем.
1. A.N. Kolmogorov et al., Phys. Rev. Lett. 105, 217003 (2010).
2. H. Gou et al., Phys. Rev. Lett. 111, 157002 (2013)
